O VTT10-MP é um integrante da família de Transmissores de Temperatura da Vivace Process Instruments, projetado para instalação em campo ou painel com trilho DIN. Atende diversos tipos de sensores, tais como termopares e RTDs, além de sinais de resistências e milivoltagem.
O transmissor é alimentado por uma tensão de 9 a 32 Vcc e possui oito entradas para sensores de temperatura a dois ou três fios, além de duas entradas analógicas (tensão: 0-5 Vac ou corrente: 4-20 mA), configuradas pelo usuário. Além disso, duas saídas analógicas 4-20 mA estão disponíveis para atuação em elementos finais de controle, como posicionadores de válvulas.

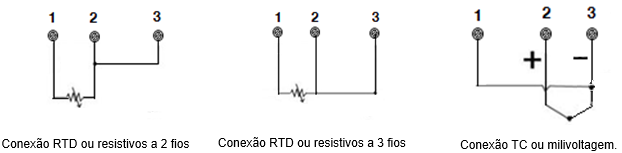

* As fontes de alimentação indicadas nas figuras acima se referem à ligação de equipamentos 4-20 mA, apenas. O VTT10-MP é alimentado pelo barramento Profibus PA.
Através de um configurador Profibus-PA, pode-se configurar os parâmetros do transmissor, os canais de entrada e saída e verificar calibrações, diagnósticos e monitorações do transmissor. Além disso é possível fazer a configuração do VTT10-MP via ajuste local através de uma chave magnética.
O transmissor é conectado à rede Profibus-PA através de um coupler DP/PA, utilizando um par de fios trançados e shieldados. A tecnologia Profibus-PA permite a interconexão de vários equipamentos em uma única rede possibilitando construir-se grandes sistemas de controle. O VTT10-MP trabalha com o conceito de blocos funcionais como Entrada Analógica, Saída Analógica e Transdutor.
*A biblioteca DTM para os equipamentos Profibus-PA pode ser encontrada na descrição do produto VCI10-UP, no diretório Interfaces.
| Precisão | ± 0,01% do Span Calibrado |
| Tensão de Alimentação / Corrente Quiescente Limite de Carga da Saída |
9 a 32 Vcc, sem polaridade / 12mA Sinais de Saída 4-20 mA: Tensão de Saída 3-45 Vcc |
| Protocolo de Comunicação | Profibus-PA, de acordo com a IEC 61158-2 |
| Certificação em Área Classificada | Prova de Explosão e Intrinsecamente Seguro (pendentes) |
| Limites de Temperatura Ambiente | - 40 a 85°C |
| Configuração / Blocos Funcionais | Configuração remota através de ferramentas baseadas em EDDL ou FDT/DTM. Configuração local através de chave magnética. 10 Blocos de Entrada Analógica (AI) 02 Blocos de Saída Analógica (AO) |
| Montagem | Em campo ou painel, utilizando trilho DIN. |
| Grau de Proteção | IP20 |
| Tipo de Isolação Elétrica | Isolação Galvânica, 1,5 kVac |
| Material do Invólucro | Alumínio / Plástico |
| Peso Aproximado | 540 g |
