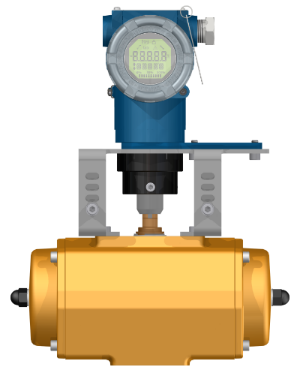

O transmissor de posição VTP10 foi projetado para monitorar sistemas lineares ou rotativos de deslocamento, tais como atuadores para válvulas. Aplicações lineares ou rotativas: válvulas de controle, manuais, modulantes, comportas, sistemas basculantes, alinhamento de esteiras transportadoras, medição de nível etc.
Sua principal função é calcular o correto posicionamento do sistema instalado, de acordo com as configurações e calibrações realizadas pelo usuário, exportando esta medição por meio de comunicação digital Profibus-PA ou HART (4-20 mA).
O sensor de medição utilizado não possui contato mecânico com o sistema a ser medido, já que funciona por efeito do campo magnético, garantindo alta exatidão e imunidade a variações mecânicas. De fácil instalação e inicialização, o transmissor conta ainda com medição de temperatura ambiente e vários diagnósticos preditivos que auxiliam na correta manutenção do sistema, tais como contadores de reversão, final de curso, quilometragem e histograma de posição.
Pode ser configurado, calibrado e monitorado utilizando configuradores e ferramentas baseadas em EDDL® ou FDT/DTM®, de acordo com o protocolo específico.
*As bibliotecas DTM para os equipamentos HART e Profibus-PA pode ser encontradas nas descrições dos produtos VCI10-UH e VCI10-UP, respectivamente, no diretório Interfaces.
Acesse nossos tutoriais no canal Vivace no YouTube!
| Tensão de Alimentação | 12-45 Vcc (HART) ou 9-32 Vcc (Profibus-PA) |
| Exatidão | ± 0,05% (Fundo de Escala, já considerando efeitos de não-linearidade e histerese) |
| Certificação em Áreas Classificadas | Prova de Explosão e Intrinsecamente Seguro |
| Limites de Temperatura | - 40°C a 85°C |
| Configuração | Local, Ferramentas EDDL, FDT/DTM, PALM e Android® |
| Indicação | Display LCD de 5 dígitos, rotativo, multifuncional |
| Montagem | Em campo, com suporte para tubo 2". Montagem com sensor remoto opcional. |
| Medição | Sensor por Efeito Magnético Hall. Linear de 0 a 100 mm / Rotativa de 0º a 120º (Span mínimo de 10 mm ou 5º) |
| Material do Invólucro | Alumínio |
| Peso Aproximado | 1,5 Kg (sem suporte) |
