A VCI10-BP é uma interface de comunicação Profibus-PA para utilização com dispositivos que possuam a tecnologia Bluetooth®. Permite conexão em redes Profibus-PA facilitando comissionamento, operação, manutenção e processos de calibração, diagnósticos e aquisição de dados de qualquer instrumento Profibus-PA.
Pode operar em rede ou em modo stand-alone, alimentando o equipamento. Esta característica se faz muito útil em trabalhos de laboratório ou em condições iniciais de configuração, quando a rede Profibus-PA ainda não está estabelecida.
Opera em baixa potência, com isolação e é compatível com o protocolo Profibus. Sua alimentação é fornecida por uma bateria recarregável de longa duração. No modo stand-alone dispensa o uso de coupler DP/PA.
Em dispositivos Android® trabalha com o aplicativo VMT-Profibus, Vivace Mobile Tool(consulte para ver mais detalhes dos equipamentos integrados). Em ambiente Windows®® trabalha com ferramentas baseadas em FDT/DTM e EDDL.
A distribuição dos DTMs é responsabilidade dos fabricantes dos equipamentos (transmissores/conversores/posicionadores).
A VCI10-BP, além de permitir a fácil parametrização e calibração de equipamentos PROFIBUS-PA com ferramentas FDT/DTM (por ex, PACTware, FieldCare, FieldMate etc.) funciona também como um analisador de mensagens(frames), utilizando a ferramenta PA-SNIFFER®.

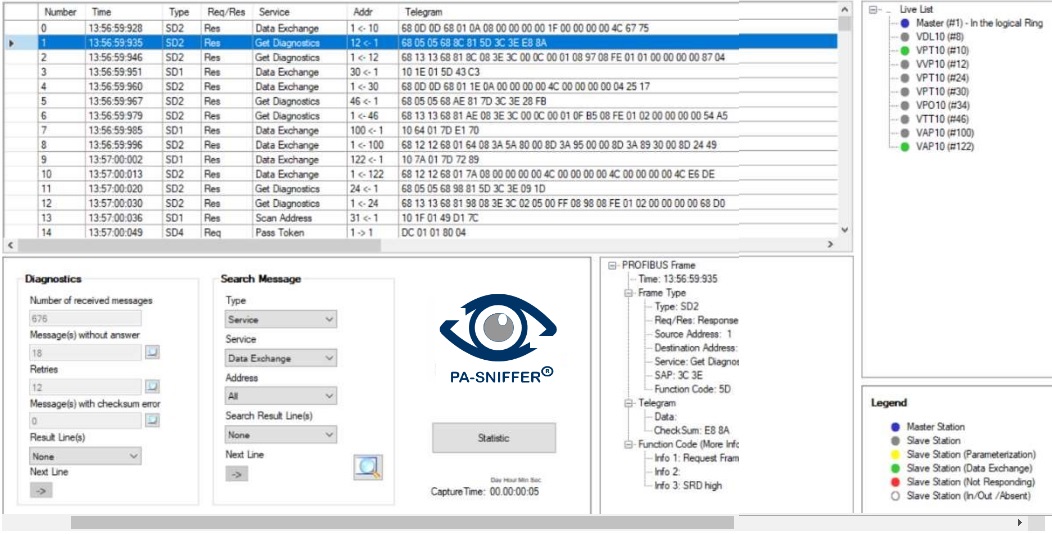

O PA-SNIFFER® é uma ferramenta poderosa da VIVACE, fornecida sem custos ao usuário e que permite uma análise completa de frames PROFIBUS-PA, identificando os diversos tipos de mensagens, serviços, diagnósticos, erros de comunicação, erros de checksum, mensagens sem respostas, retransmissões, Live List, status da máquina de estado de comunicação de cada elemento do live list, estatísticas por endereço, serviços de busca rápida etc. Ao clicar em um frame capturado, será exibido um formato decodificado do frame para análises em diferentes camadas do protocolo. Além disso, pode-se fazer a associação com arquivos GSD e de tags de acordo com sua rede PROFIBUS, monitorar os valores cíclicos e exportá-los para uma planilha Excel.
*Cada interface vem com uma licença do aplicativo Vivace Mobile Tool para um dispositivo Android®. Licenças adicionais são comercializadas sob demanda.
| Alimentação | Bateria Recarregável Li-ion 16340 3.7V 1600mAh |
| Comunicação no dispositivo Android®® | Via Bluetooth® |
| Nível de sinal de saída (PROFIBUS-PA) | De acordo com a IEC61158-2 |
| Saída de Alimentação (modo stand-alone): | Em aberto 21 Vcc e com carga 19,5 Vcc – 12 mA |
| Certificação em Área classificada | Sem certificação |
| Umidade de armazenagem | 0% a 95% de umidade relativa |
| Temperatura de operação | 0°C a 50°C |
| Temperatura de armazenagem | -40°C a 85°C |
| Sistema operacional | Android® 4.3 (mínimo), Win XP, Win 7, Win 8, Win 8.1 e Win 10 (32 e 64Bits) |
| Mestre Profibus Classe 2 | Sim |
| Compatível com ferramentas FDT/DTM | Sim, em ambiente Windows®. Compatível com qualquer ferramenta PROFIBUS-PA que usa porta USB. |
| Conexão ao barramento PROFIBUS-PA | Via garras polarizadas |
| Material do invólucro | Plástico ABS injetado |
| Dimensões (mm) | 135 x 65 x 25 |
Principais benefícios:
