O uso de linhas de impulso permite que se tenha o resfriamento do processo antes que ele entre em contato com o transmissor de pressão. Elas também podem permitir que o usuário tenha o transmissor localizado mais convenientemente para manutenção.
Podemos adotar a seguinte regra para cálculo do comprimento da linha de impulso e redução da temperatura no sensor de pressão (que tem a máxima temperatura permitida em 100ºC):
- Linhas de impulso podem ser utilizadas para facilitar a medição dentro dos limites operacionais.
- A cada 30 cm de linha de impulso, a diferença de temperatura é reduzida para metade.

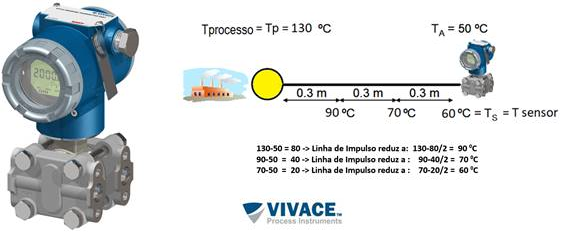

Veja o exemplo da figura a seguir.
Mas atenção em relação ao comprimento das linhas de impulso, pois se foremmuito longas outros problemas poderão aparecer:
• Amortecimento do sinal de pressão
• Bloqueio do sinal de pressão
• Vazamento nos acoplamentos
