VTT10-MP es un transmisor de temperatura con entradas y salidas analógicas para montaje en panel, que tiene una pantalla LCD multifunción. Acepta sensores TC, RTD, Ohm y mV.

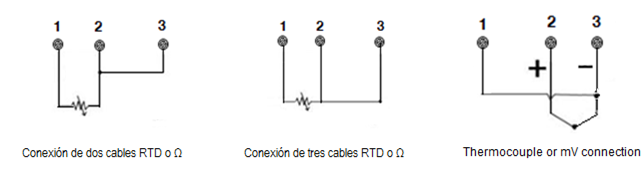

El transmisor es alimentado por una tensión de 9 a 32 Vcc y tiene ocho entradas para sensores de temperatura de 2 o 3 hilos, además de dos entradas analógicas (tensión: 0-5Vac o corriente: 4-20mA), configuradas por el usuario.

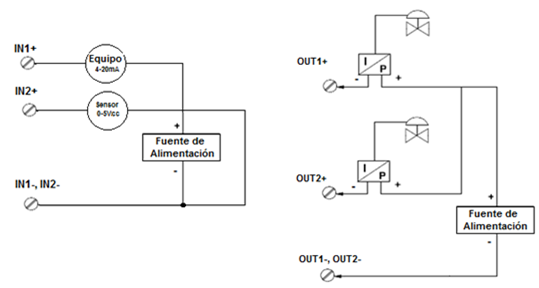

* Las fuentes de alimentación indicadas en las figuras anteriores se refieren solamente a la conexión de equipos 4-20 mA. El VTT10-MP es alimentado por el bus Profibus PA.
También dispone de dos salidas analógicas (4 -20mA) disponibles para el accionamiento en los elementos de control finales, como los posicionadores de válvulas.
Se puede configurar a través de herramientas disponibles en el mercado, basadas en EDDL y DTM o localmente, usando una llave magnética.
Proporciona la reducción de costos de instalación y diseño a través de la disponibilidad de ocho canales de temperatura independientes y convertidores analógicos de señal de entrada y salida.
La biblioteca DTM para dispositivos Profibus-PA se puede encontrar en:
Profibus-PA
| Precisión |
Según las Tablas de Sensores (Catálogo) |
| Tensión de alimentación / corriente de reposo |
9 a 32 Vcc, sin polaridad / 12 mA |
| Protocolo de Comunicación | Profibus PA, según IEC 61158-2 |
| Certificación en Área Peligrosa |
A prueba de explosión e intrínsecamente seguro (pendiente) |
| Límites de temperatura ambiente | 0 a 65°C |
| Configuración / Bloques de función | RConfiguración remota a través de herramientas basadas en EDDL o FDT / DTM. Configuración local mediante llave magnética. 10 Bloques de Entrada Analógica (AI) 02 Bloques de Salida Analógica (AO) |
| Indicación | 5-dígitos LCD pantalla, rotativo, multifuncional con bargraph. |
| Montaje | En el campo o panel, usando el carril DIN |
| Grado de protección | IP20 |
| Tipo de aislamiento eléctrico | Aislamiento galvánico, 1,5 kVac |
| Material de la carcasa | Alumínio / Plástico |
| Peso Aproximado | 540 g |
Beneficios principales:
• Un solo nodo en la red Profibus-PA con consumo de 12mA
• Reducción de costes de instalación y diseño gracias a la disponibilidad de ocho canales de temperatura independientes y de convertidores analógicos de señales de entrada y salida.
• Facilita la integración de dispositivos de salida (p. ej., Posicionadores de válvulas) y de entrada HART / 4-20 mA (transmisores) en redes Profibus-PA
• Fácil configuración de entradas y salidas
• Ajuste local
• Auto diagnóstico
• LCD de 5 dígitos rotativo, multifuncional y de barras gráficas
• Ajuste local intuitivo, configurable y con función de edición rápida
