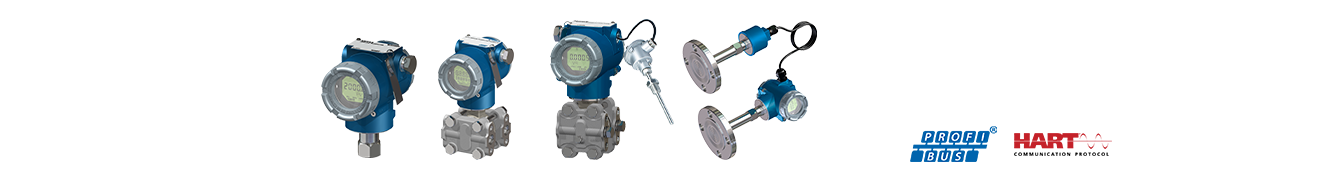

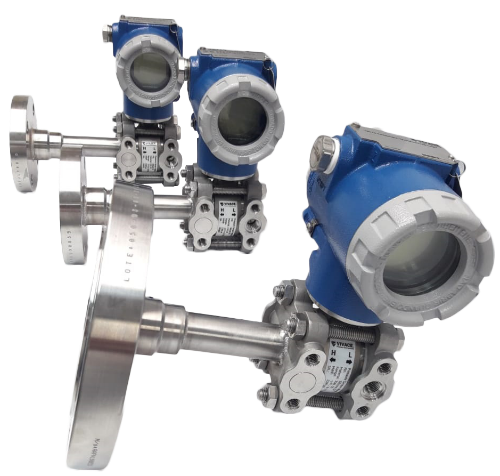

El VPT10 es un transmisor de presión con sensor capacitivo de alto rendimiento, diseñado para mediciones de presión diferencial, absoluta y manométrica, además de modelos para aplicaciones de nivel bridadado, sello remoto y sanitario.
El VPT10 está disponible con los protocolos de comunicación HART® 7 y Profibus-PA, siendo uma solución robusta y altamente confiable para las mediciones de presión, nivel y caudal, garantizando resultados eficientes en sus procesos con seguridad y alta disponibilidad.
Las bibliotecas DTM para dispositivos HART y Profibus-PA se pueden encontrar en:
HART Profibus-PA
| Exactitud | Modelo Estándar: ± 0,075% Modelo Alto Rendimiento: ± 0,05% |
| Protocolo de Comunicación | HART® 7 y Profibus PA |

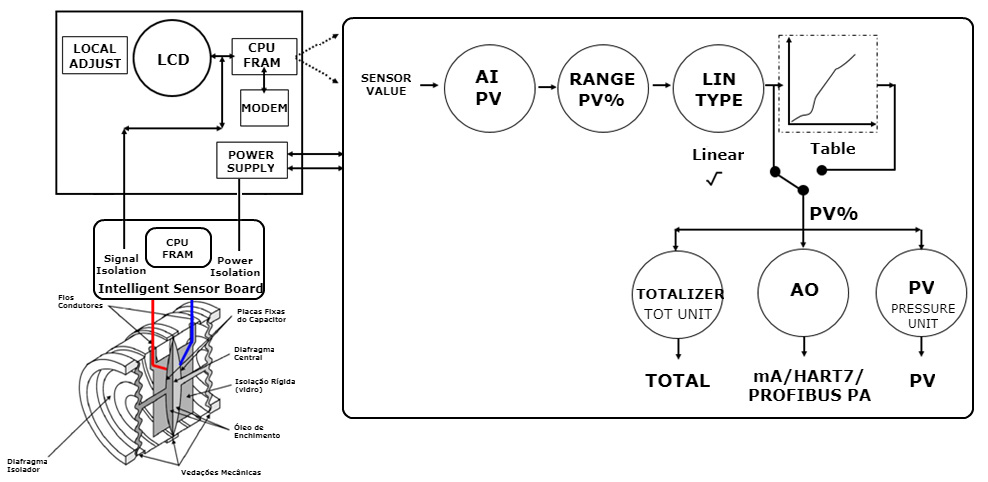

| Tipo de Sensor | Sensor capacitivo microprocesado, lectura digital y algoritmo de compensación de temperatura y presión |
| Modelos / Rangos de Medición | D1 / -7,5 a 7,5 kPa (-765 a 765 mmH2O) D2 / -37,4 a 37,4 kPa (-3814 a 3814 mmH2O) D3 / -186,8 a 186,8 kPa (-1,9 a 1,9 kgf/cm2) D4 / -690 a 690 kPa (-7 a 7 kgf/cm2) D5 / -2068 a 2068 kPa (-21 a 21 kgf/cm2) D6 / -6890 a 6890 kPa (-70,2 a 70,2 kgf/cm2) M1 / -7,5 a 7,5 kPa (-765 a 765 mmH2O) M2 / -37,4 a 37,4 kPa (-3814 a 3814 mmH2O) M3 / -100 a 186,8 kPa (-1 a 1,9 kgf/cm2) M4 / -100 a 690 kPa (-1 a 7 kgf/cm2) M5 / -100 a 2068 kPa (-1 a 21 kgf/cm2) M6 / -100 a 6890 kPa (-1 a 70,2 kgf/cm2) M7 / -0,1 a 20,68 MPa (-1 a 210,9 kgf/cm2) A2 / 0 a 37,4 (0 a 3814 mmH2O) A3 / 0 a 186,8 kPa (0 a 1,9 kgf/cm2) A4 / 0 a 690 kPa (0 a 7 kgf/cm2) A5 / 0 a 2068 kPa (0 a 21 kgf/cm2) A6 / 0 a 6890 kPa (0 a 70,2 kgf/cm2) H2 / -37,4 a 37,4 kPa (-3814 a 3814 mmH2O) H3 / -186,8 a 186,8 kPa (-1,9 a 1,9 kgf/cm2) H4 / -690 a 690 kPa (-7 a 7 kgf/cm2) H5 / -2068 a 2068 kPa (-21 a 21 kgf/cm2) |
| Límites de Presión Estática y Sobrepresión | Rangos 1 a 5: 13 MPa (132,5 kgf/cm2) Rango 6: 15,5 MPa (158 kgf/cm2) Rango 7: 46,5 MPa (474 kgf/cm2) |
| Estabilidad* | Modelo Estándar: ±0,2% URL (5 años) Modelo de Alto Rendimiento: ±0,2% URL (15 años) * Para cambios de temperatura de ±20 °C, humedad relativa 0-100%, presión de línea de hasta 7 MPa (70 bar), instalación de acuerdo con buenas prácticas y montaje apropiado para procesos donde los átomos de hidrógeno puedan ser generados (migración de hidrógeno). |
| Rangeabilidad | 150:1 ou 200:1 (dependente do modelo) |
| Tiempo de Respuesta | 50 ms |
| Tipos de Salida | Lineal, Raiz Cuadrada y Tabla |
| Límites de Temperatura | Ambiente: -40 a 85°C Proceso: -40 a 100°C Almacenamiento: -40 a 100°C |
| Límites de Humedad | 0 a 100% RH (Humedad Relativa) |
| Configuración | Configuración remota a través de herramientas basadas en EDDL, FDT/DTM, así como plataforma Android. Configuración local mediante llave magnética. |
| Protección de Escritura | Por hardware y software con icono indicativo en el display |
| Totalización | Flujo volumétrico y másico no volátil |
| Certificación en Área Clasificada | Prueba de Explosión e Intrínsecamente Seguro |
| Grado de Protección | IP67 |
| Montaje | En campo, con soporte en tubo Ø 2” |
| Material de la Carcasa | Aluminio |
| Peso Aproximado com Soporte | 4 kg |
Principales Benefícios:
• Exactitud Básica: ± 0,075%
• Modelos de alta exactitud: ± 0,05%
• Innovador: Sensor capacitivo microprocesado de alto rendimiento, lectura digital
• Compensación de Temperatura y Presión Built-in
• 7 Rango de Presión – Rango 1: -765 a- 765 mmH2O hasta Rango 7: -1 a 210 Kgf/cm2
• HART® 7 / 4-20mA y PROFIBUS-PA
• Totalización con Persistencia
• Extracción de raíz cuadrada y tabla de usuario
• LCD de 5 Dígitos, Rotativo, Multifuncional y Fácil Uso
• Diagnósticos Avanzados
• Soporta DD, EDDL y FDT / DTM
• Sin Polaridad en la alimentación
• Protector de Transitorio Embutido
• Bajo ETP-Error Total Probable
• Alta trazabilidad y estabilidad
• Ajuste Local con Llave Magnética
