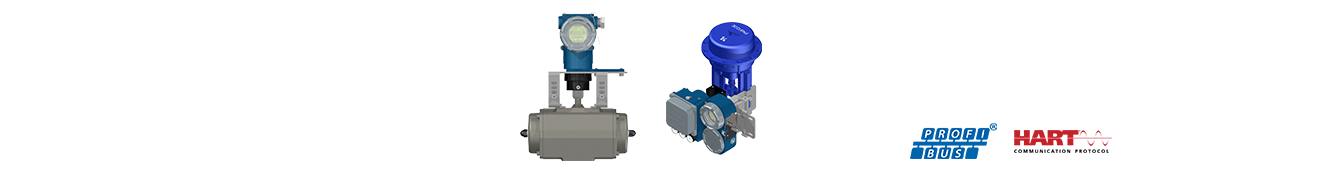

El VVP10 es un posicionador inteligente y está diseñado para trabajar con accionadores de válvula lineal o rotativa, proporcionando precisión y control con alta disponibilidad y confiabilidad. Permite una fácil instalación y puesta en marcha y es adecuado para varios tipos de válvulas, independientemente del tipo y el tamaño.
Los posicionadores VVP10 están disponibles en las tecnologías HART® 7 / 4-20mA y PROFIBUS PA. El modelo HART® tiene en su modelo estándar el retorno de corriente para indicar la posición real controlada.
El VVP10 posee modelos con sensores de presión e interruptores de final de carrera (entrada digital) y salida digitales para la actuación de alarmas y válvulas solenoides de seguridad y diagnósticos avanzados que ayudan a predecir eficientemente la necesidad de mantenimiento.
Las bibliotecas DTM para dispositivos HART y Profibus-PA se pueden encontrar en:
HART Profibus-PA
| Rendimiento | Linearidad: < ±0.1% Fondo de Escala (con tabla de usuario) Resolución: < 0.1% Fondo de Escala Repetibilidad:< 0.1% Fondo de Escala Histéresis: < 0.1% Fondo de Escala |
| Efecto del Suministro de Presión | Despreciable |
| Sensor de Posición | Sensor sin contacto mecánico, por efecto Hall, Local o Remoto |
| Alimentación del Equipo | 4-20 mA, sin polaridad |
| Alimentación para Retorno de Posición | 12-45 Vdc (colector abierto), Aislamiento 1500 Vdc (Retorno 4-20 mA @12 bits, 4 uA resolución, 0.1% exactitud) |
| Protocolo de Comunicación / Configuración | HART 7 Configuración remota a través de herramientas basadas en EDDL o FDT/DTM. Configuración local a través de llave magnética. |
| Certificación en Área Clasificada | Intrínsecamente Seguro y a Prueba de Explosión |
| Presión de Alimentación de Aire / Rango de Salida de Presión | 1.4 – 9.65 bar (20 -140 psi). Livre de aceite, suciedad y agua, según la norma ANSI/ISA S7.0.01-1996. / De 0 a 100% de la entrada de alimentación de aire |
| Consumo de Aire | 40 psi (2.8 bar): 6 l/min (0.21 cfm) 80 psi (5.5 bar): 9,5 l/min (0.34 cfm) |
| Capacidad de Caudal | 116 psi (8 bar): 283 l/min (10 cfm); |
| Caracterización del Setpoint | Lineal, Igual Porcentaje, Apertura Rápida y Tabla de Usuario con hasta 16 puntos |
| Límites de Temperatura Ambiente | Ambiente: -40 a 85 °C (-40 a 185 °F). Almacenamiento: -40 a 90 °C (-40 a 194 °F) LCD: -10 a 80 °C (14 a 176 °F) operación. -40 a 85 °C (-40 a 185 °F) sin daños. Operación del Sensor Remoto: -40 a 105 °C (-40 a 221 °F). |
| Límites de Humedad | 0 a 100% RH (Humedad Relativa no condensable) |
| Efecto de Vibración | ±0.3%/g del span durante las seguintes condiciones: 5-15 Hz para 4 mm de deslocamento constante. 15-150 Hz para 2g. 150-2000 Hz para 1g. Atende a IEC60770-1. |
| Efecto de la Interferencia Electromagnética | Según la norma IEC 61326:2002 |
| Display LCD | 5 Dígitos, giratorio, multifunción y con bargraph |
| Trazo de Movimiento | Lineal: 3 a 100 mm Giratorio: 30 a 120° |
| Tipo de Acción | Directa y Reversa, Simple y Doble, Aire para Abrir o para Cerrar |
| Auto Calibraciones y Diagnósticos Avanzados | Auto Calibración de Posición y Auto Sintonía PID Diagnósticos de FST (Firma de la Válvula) y PST (con sensores de presión) |
| Montaje | Con soportes universales para actuadores/válvulas lineales y giratorios |
| Sensores de Presión - Opcional | Para la medición de la alimentación de aire, salida 1 y salida 2. |
| Entradas Discretas (Fin de Trazo) - Opcional | 2 entradas de contacto seco aisladas galvanicamente entre si |
| Salidas Discretas (Accionamiento de Válvula/Solenoide de Seguridad) - Opcional | 2 salidas colector abierto, máx. 400 mA, 24 Vdc |
| Conexión Eléctrica | 1/2 - 14 NPT |
| Conexiones Neumáticas | Alimentación y Salida: 1/4 -18 NPT. Manómetro: 1/8 - 27 NPT |
| Material de la Carcassa | Aluminio / Plástico (sólo la tapa del compartimiento neumático) |
| Peso Aproximado | 3 kg (sin soporte de montaje) |
| Manómetros - Opcionales | Monitoreo de las presiones de entrada y salidas. Escala de 0-160psi. Caja en ABS, pantalla en policarbonato y conexión en latón. |
Principales Benefícios:
• HART® 7 / 4-20mA y PROFIBUS-PA
• Compacto, de alto rendimiento, multifuncional
• Diseñado para operar en condiciones severas y alta robustez con la calidad del aire de instrumentación
• Tecnología de bobina electrónica
• Sensor de posición sin contacto (Sensor Hall)
• Adecuado para la mayoría de las marcas de válvulas / actuadores
• Acciones simples y dobles
• Sensor de posición remoto disponible para aplicaciones de alta vibración y alta temperatura
• Auto-Setup, Auto-Tuning, Partial Stroke Test, Histograma de Posición y Diagnósticos Avanzados
• Curvas de caracterización usuales o definidas por el usuario (tabla)
• Sensores de presión
• Presión de alimentación de aire de 20 a 140 psi
• Curso del actuador
- Linear 3 a 100 mm y rotativo 30 a 120 °
• LCD de 5 dígitos, rotativo, alfanumérico y gráfico de barras
• Ajuste local
• Soporta DD, EDDL y FDT / DTM
• 02 Entradas digitales (final de carrera) y 02 Salidas digitales (para la actuación de válvulas solenoides de seguridad)
• Modelo estándar HART 7 4-20mA: con retorno de posición (4-20mA)
