VCI10-BP es una interfaz de comunicación Profibus-PA para uso con dispositivos Bluetooth®. Permite la conexión a redes Profibus-PA facilitando los procesos de puesta en marcha, operación, mantenimiento y calibración, así como el diagnóstico y adquisición de datos de cualquier dispositivo Profibus-PA.
Puede funcionar conectado en el bus Profibus-PA o en modo independiente. Cuando está en modo autónomo puede alimentar el dispositivo directamente y no hay necesidad de que el acoplador DP / PA establezca la comunicación. Esta característica es muy útil en el trabajo de banco o en la configuración inicial cuando la red Profibus-PA aún no está establecida. Una batería recargable de larga duración alimenta el VCI10-BP.
En dispositivos Android® el VCI10-BP funciona con la aplicación VMT-Profibus, Vivace Mobile Tool y en dispositivos Windows® funciona con herramientas basadas en FDT / DTM y EDDL.
*Cada interfaz viene con una licencia de aplicación Vivace Mobile Tool para un dispositivo Android®. Las licencias adicionales se venden bajo demanda.
El VCI10-BP, además de permitir una fácil parametrización y calibración de equipos PROFIBUS-PA con herramientas FDT/DTM (ej. PACTware, FieldCare, FieldMate, etc.) también funciona como analizador de mensajes (tramas), utilizando la herramienta PA-SNIFFER®.

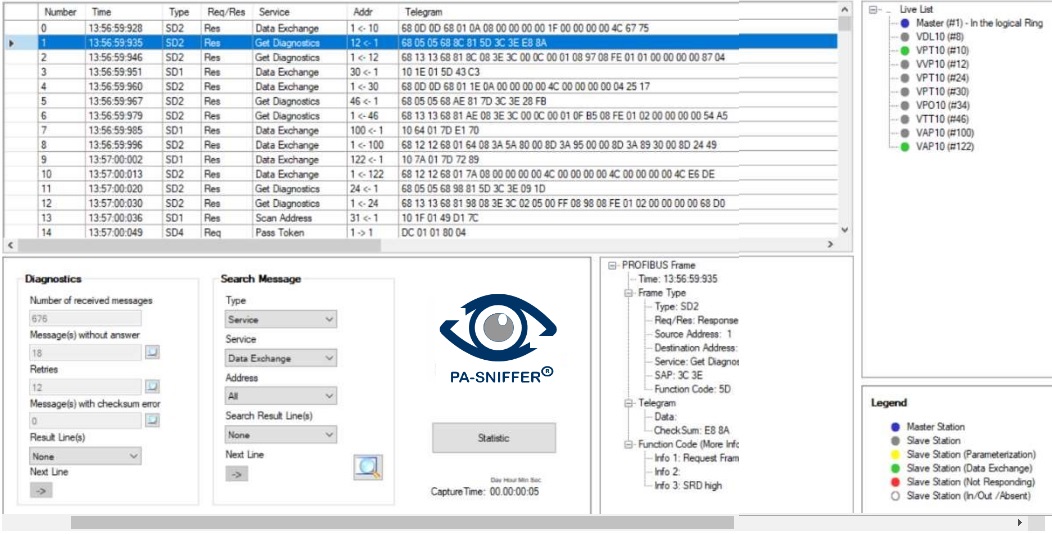

PA-SNIFFER® es una poderosa herramienta de VIVACE, proporcionada de forma gratuita al usuario y que permite un análisis completo de las tramas PROFIBUS-PA, identificando los diferentes tipos de mensajes, servicios, diagnósticos, errores de comunicación, errores de checksum, mensajes sin respuestas. , retransmisiones, Live List, estado de la máquina de comunicación de cada elemento de la lista en vivo, estadísticas por dirección, servicios de búsqueda rápida, etc. Al hacer clic en un cuadro capturado, se mostrará un formato de cuadro decodificado para su análisis en diferentes capas del protocolo. Además, puede asociar con archivos GSD y etiquetas de acuerdo con su red PROFIBUS, monitorear los valores cíclicos y exportarlos a una hoja de cálculo de Excel.
.jpg)
La biblioteca DTM para dispositivos Profibus-PA se puede encontrar en:
Profibus-PA
| Voltaje de suministro | Li-ion Potencia Recargable 16340 3.7 V 1600mAh |
| Voltaje de salida | Abierto: 21 Vcc; Con carga: 19,5 Vcc - 12 mA |
| Protocolo de comunicación | IEC 61158-2 estándar, 31.25 kbits / s |
| Certificación de Área Peligrosa | Ninguna |
| Temperatura de funcionamiento | 0 a 50ºC @ 10 a 90 HR (sin condensación) |
| Clase 2 Capacidad Profibus PA | Sí |
| Comunicación en dispositivos Android® y Windows | Via Bluetooth® |
| Compatibilidad del sistema operativo | Android® 4.3 (mínimo), Win XP, Win 7, Win 8, Win 8.1 y Win 10 (32 y 64 bits) |
| Conexiones al bus Profibus-PA | Abrazaderas retráctiles para el lado PA (1.0m) |
| Compatibilidad FDT / DTM | Sí, para herramientas en entorno Windows®. Compatible con cualquier herramienta PROFIBUS-PA que utilice puerto USB |
| Material de la carcasa | Inyectado plástico ABS. |
| Dimensiones | 135 x 65 x 25 (mm) |
Beneficios principales:
